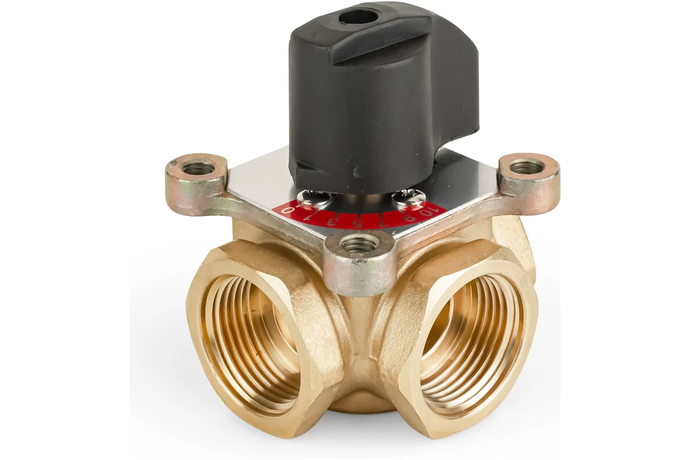

PF RVM 389. Profactor Триходовий поворотний змішувальний клапан
PF RVM 389.20
- Просмотреть список опций
-
КОД Розмір Ціна
PF RVM 389.202,054.46 Грн.
PF RVM 389.252,306.93 Грн.
PF RVM 389.323,420.79 Грн.
Опис
Технічні характеристики:
-
Номінальний тиск PN: 10 бар
- Температура робочого середовища: – 10°С + 110°С
-
Максимальний перепад тиску на клапані: 1 бар (змішувальний), 2 бари (роздільний)
- Приєднувальне різьблення: трубне циліндричне DIN ISO 228-1
Для автоматичного керування клапаном на нього необхідно встановити відповідний електропривод і підключити його до керуючої автоматики. Електропривод купується окремо
Принцип роботи триходового клапана змішування
Триходовий клапан може виконувати функції змішування потоків або розділення потоку. При повороті заслінки в один бік поступово відкриватиметься прохід для теплої рідини і однаково закриватиметься прохід для холодної (зворотний потік від нагрівача). Це підвищує температуру робочої рідини, що змішується (потоку для нагрівача) при майже постійній швидкості потоку.
Потрібна температура в системі досягається за допомогою додавання необхідної кількості рідини, що надходить зі зворотного трубопроводу, що подається до котла.
Змішення потоків |
Приклади підключення триходового змішувального клапана
Схема роботи триходового клапана в змішувальному режимі напіввідкриття (робочий режим)
Схема роботи триходового клапана в режимі повного закриття
Схема роботи триходового клапана в режимі повного відкриття
