Триходові змішувальні клапани

5FB1-20-50

Розмір:

1/2 3/4 1 1 1/4

Заводське налаштування:

20-50°С 40-70°С
Заводське налаштування 20-50°С Торгова маркаHerz МодифікаціяЗ термоголовкою Розмір1/2 Призначення Тепла підлога

Розмір:

3/4 1
Торгова маркаGross МодифікаціяЗ термоголовкою Розмір3/4 Призначення Тепла підлога
1403715

Розмір:

1/2 3/4 1 1 1/4 1 1/2 (Більше +1)
Торгова маркаHerz Розмір1/2 Призначення Опалення
VT.MR01.N.0603
Акція
2,570.59 Грн.
Торгова маркаValtec Призначення Тепла підлога
065Z0432
19,421.85 Грн.
Торгова маркаDanfoss Розмір різьблення6" Призначення Опалення
003Z1120

Розмір:

3/4 1
Торгова маркаDanfoss Розмір3/4 Призначення Гаряча вода
VT.MIX03.G.05
Акція

Розмір:

3/4 1 1 1/4
Торгова маркаValtec Розмір3/4 Призначення Опалення
VT.MT10RU
Акція
3,294.12 Грн.
Торгова маркаValtec Розмір1/2 Призначення Гаряча вода
1776138

Розмір:

1/2 3/4 1 1 1/4
Торгова маркаHerz Розмір1/2 Призначення Тепла підлога
VT.MR03.N.0603
Акція
2,570.59 Грн.
Торгова маркаValtec Призначення Тепла підлога
065Z0398

Розмір:

1/2 3/4 1 1 1/4 1 1/2 (Більше +1)
Торгова маркаDanfoss Розмір1/2 Призначення Опалення
065Z0418

Розмір:

3/4 1 1 1/4 1 1/2 2
Торгова маркаDanfoss Розмір3/4 Призначення Опалення
1774502
1,892.02 Грн.
Торгова маркаHerz Розмір3/4 Призначення Опалення
TK01

Розмір:

1/2 3/4
Торгова маркаFado Розмір1/2 Призначення Гаряча вода
VT.MR02.N.0603
Акція
2,570.59 Грн.
Торгова маркаValtec Призначення Тепла підлога
1776101

Розмір:

3/4 1
Торгова маркаHerz Розмір3/4 Призначення Опалення
82324AF05
4,201.68 Грн.
Торгова маркаIcma МодифікаціяЗ термоголовкою Розмір1 Призначення Тепла підлога
VT.MIX04.G.05
Акція

Розмір:

3/4 1 1 1/4
Торгова маркаValtec Розмір3/4 Призначення Опалення
FA 3953 12
Акція
4,444.96 Грн. 3,555.88 Грн.

Розмір:

1/2 3/4

Змішувальні триходові клапани

Трьохходовий термостатичний клапан є одним з часто використовуваних елементів сучасних систем опалення та гарячого водопостачання. Він використовується в обігрівальних мережах різного виду та призначення. Функції пристрою дозволяють суттєво розширити діапазон налаштувань та збільшити комфорт усієї системи. Термостатичний змішувальний клапан триходовий за допомогою з'єднання потоків рідини з різною температурою дозволяє отримати на виході заданий рівень нагрівання теплоносія або гарячої води, що важливо для багатьох сфер застосування.

Для чого потрібні термостатичні клапани

Триходовий термостатичний змішувальний клапан застосовується в системах обігріву з теплою підлогою, при використанні бойлера непрямого нагріву для підтримки комфортної температури рідини з твердопаливних котлів. Крім цього, його особливості дозволяють використовувати пристрій безпосередньо на обігрівальних приладах для підтримки необхідної температури у приміщенні. Це відноситься більше до клапанів змішування з термостатичною головкою та виносним датчиком.

Принцип функціонування змішувального термостатичного клапана

Термостатичний клапан, що підмішує, складається з корпусу, в якому функціонують наступні елементи:

  • термостатична частина;
  • регулююча механічна частина;
  • елементи для підключення до мережі.

Регулююча частина за допомогою приводів та заслін змінює потік теплоносія від двох джерел. Наприклад, від котла з гарячою водою та зворотного трубопроводу. При змішуванні цих потоків у різній пропорції на виході можна отримати будь-яку температуру, яка знаходиться в межах мінімального та максимального значення потоків, що входять. Контроль за цією температурою здійснюється за допомогою датчика температури, що входить до складу термостатичної частини.

Термостатичний змішувальний клапан для систем опалення, як і для гарячого водопостачання, відноситься до складних інженерних конструкцій, що потребує професійного підбору та грамотного монтажу.

Варіантом пристрою є триходовий термостатичний розподільний клапан. У ньому потік рідини поділяється на два, що також дозволяє регулювати витрати теплоносія і, як наслідок, температуру в різних точках системи. Такі клапани часто використовуються на радіаторах у комплекті з термоголовкою із вбудованим датчиком.

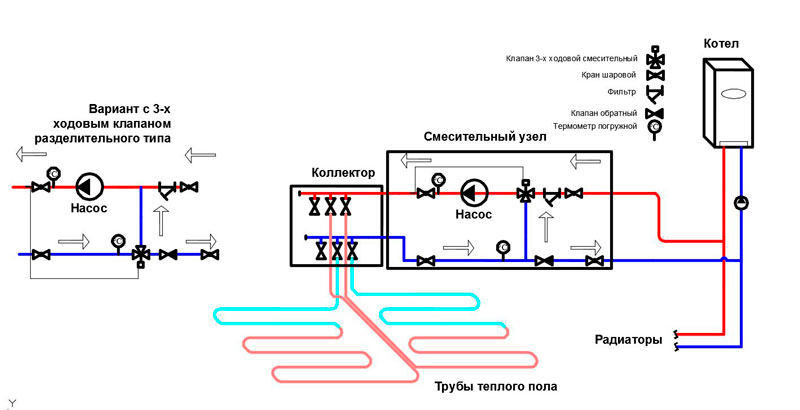

Схема использование трехходового смесительного клапана

Підбір змішувального клапана

Перш ніж купити термостатичний змішувальний клапан, його потрібно підібрати. При виборі клапана необхідно орієнтуватися на пропускну здатність (Kvs, Kv). Цей параметр визначає який максимальний потік рідини пристрій може пропустити через себе максимально відкритому положенні клапана при перепаді тиску 1 Бар. Kvs клапана стандартно та прописано у паспорті пристрою – 1,0, 1,6, 2,5, 4,0, 6,3, 10…

На Kvs впливає витрата рідини та перепад тиску в пристрої. Для розрахунку застосовують формулу Kvs=G-sqrt(p), де sqrt(p) квадратний корінь зі значення перепаду тиску на клапані, G – витрата. Наприклад, для теплої підлоги 50 м2 із втратою тиску 8 кПа вистачає клапана з Kvs 1.6. При 150 м2 та 10 кПа вже використовують клапани з Kvs 4.0.

Застосування термостатичних клапанів у системах опалення:

  • Триходовий змішувальний клапан для котлів
  • Термостатичний змішувальний клапан для систем гарячого водопостачання (ГВП)
  • Триходовий змішувальний клапан для теплої підлоги
  • Термостатичний змішувальний клапан для бойлера
  • Триходовий змішувальний клапан з термоголовкою та виносним датчиком

Термостатичний клапан для котла

Такі клапани часто використовуються для контролю температури вихідного теплоносія з котлів. Особливо актуальне це питання для систем із котлами на твердому паливі. Вони через нерівномірності згоряння палива часто різко стрибає температура вихідної води. За допомогою триходового клапана, до якого приєднується вихід від котла та зворотного теплоносія, виходить контролювати та підтримувати необхідну температуру для стабільної роботи обігрівальних приладів.

Термостатичний клапан для теплої підлоги

Згідно з нормативними вимогами температура підлоги у приміщеннях із перебуванням людей нормується і не може перевищувати певного значення. Наприклад, для приміщень з постійним перебуванням людей вона не може бути вищою за 29 °C. Але не завжди є можливість безпосередньо від теплогенератора подати теплоносій таку температуру, щоб не перевищити нормативний рівень. Така проблема виникає у комбінованих системах, коли теплоносій подається і для теплої підлоги, і для радіаторів. Застосування змішувальних вузлів на основі 3-ходових клапанів дозволяє вирішити цю проблему шляхом змішування гарячої води та потоку із зворотного трубопроводу. При цьому підтримується потрібна температура в контурі.

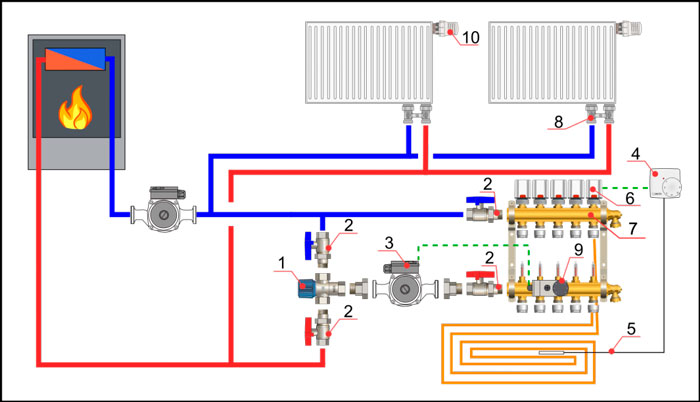

Применение трехходового смесительного клапана

Термостатичний клапан для ГВП

Для запобігання ошпарювання гарячою водою і збільшення комфорту використовуються термостатичні змішувальні клапани для ГВП. Конструктивно вони нічим не відрізняються від клапанів для опалення. Вони підключаються на виході з бойлерів та дозволяють підтримувати постійний оптимальний рівень температури у крані. Особливо це питання актуальне у дитячих садках, школах, лікарнях. Застосування такого клапана дозволяє виключити розмноження шкідливих мікроорганізмів у бойлерах шляхом підтримування температури води вище 60 °C, при цьому не допускати попадання води такої високої температури до користувачів.

Види термостатичних клапанів, що підмішують.

У нас ви можете купити триходовий термостатичний клапан в Україні будь-якого типу та призначення. Крім зазначених сфер застосування такі пристрої відрізняються також конструктивними особливостями. Вони бувають з виносним та вбудованим датчиком. Модифікація з виносним датчиком дозволяє точніше регулювати температуру певної точки трубопроводу, а не на виході з клапана. Ціна на триходовий термостатичний клапан завжди є актуальною на нашому сайті. У зв'язку з широким вибором та особливостями пристроїв, рекомендуємо для розрахунку та підбору звертатися до досвідчених фахівців. Це ж стосується і правильного монтажу клапанів у системах опалення та гарячого водопостачання.
