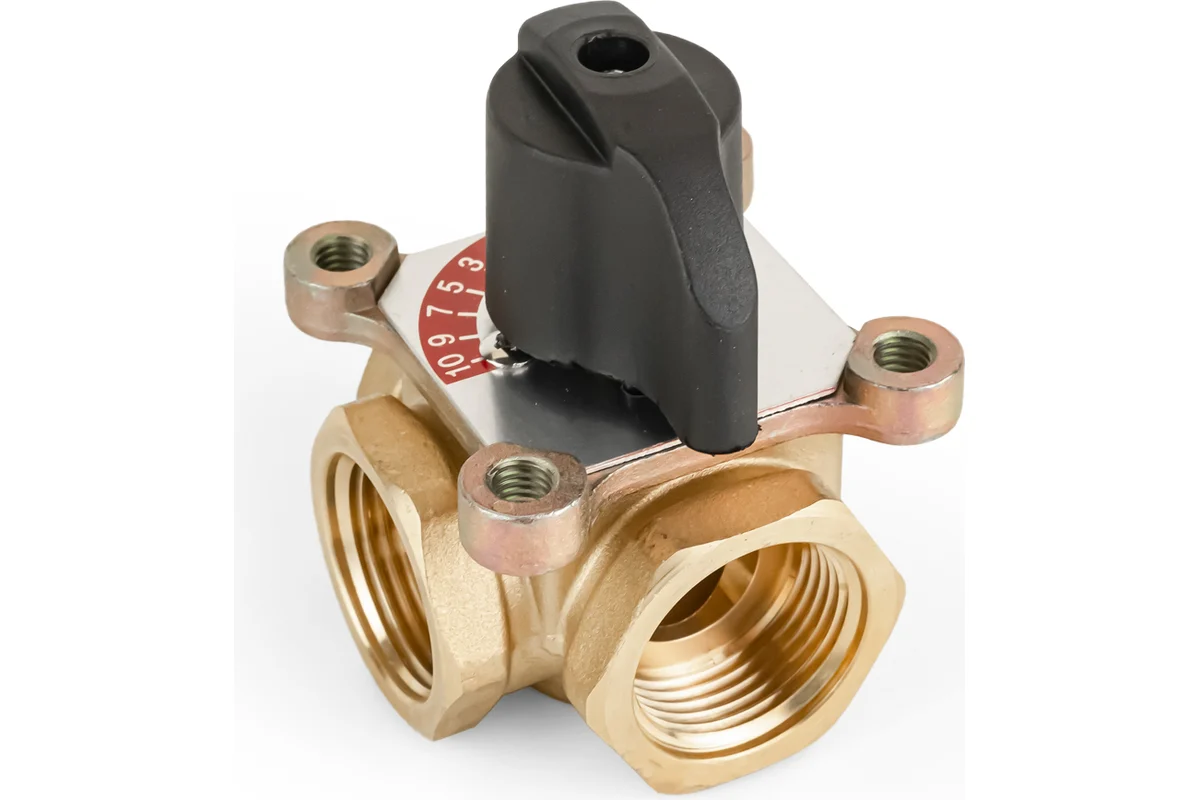

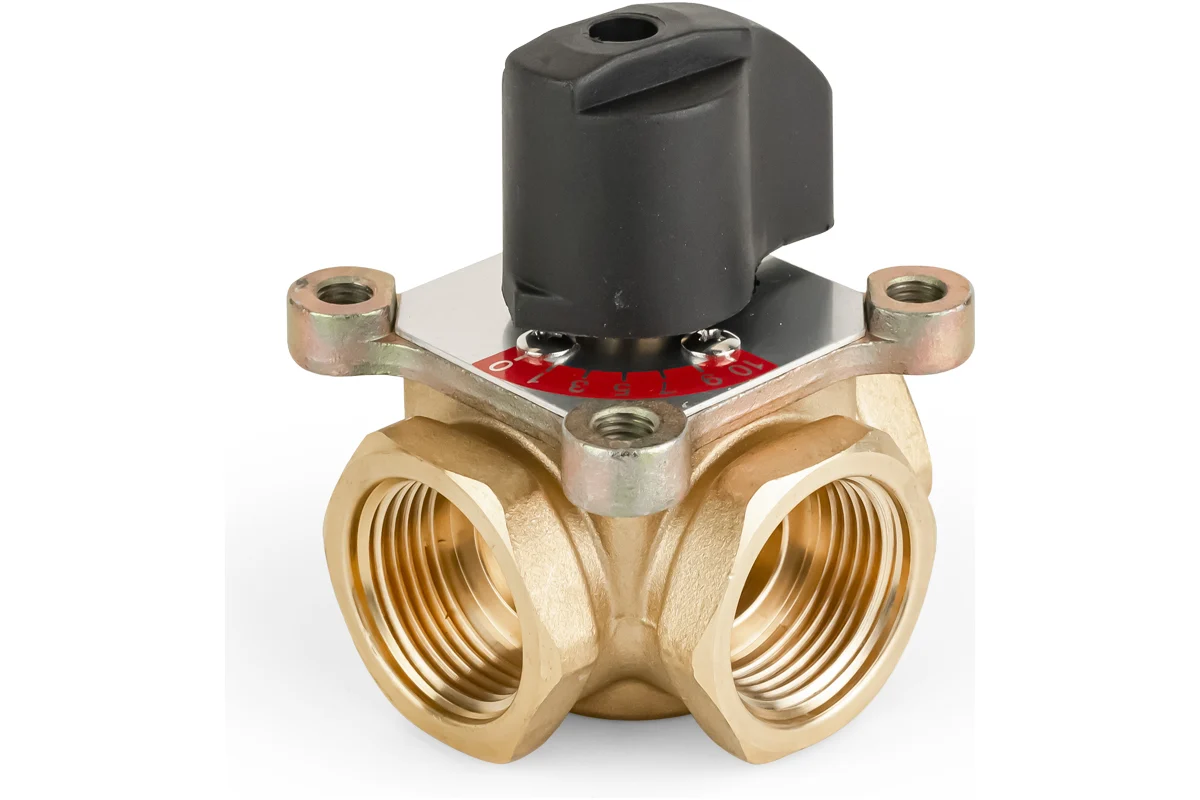

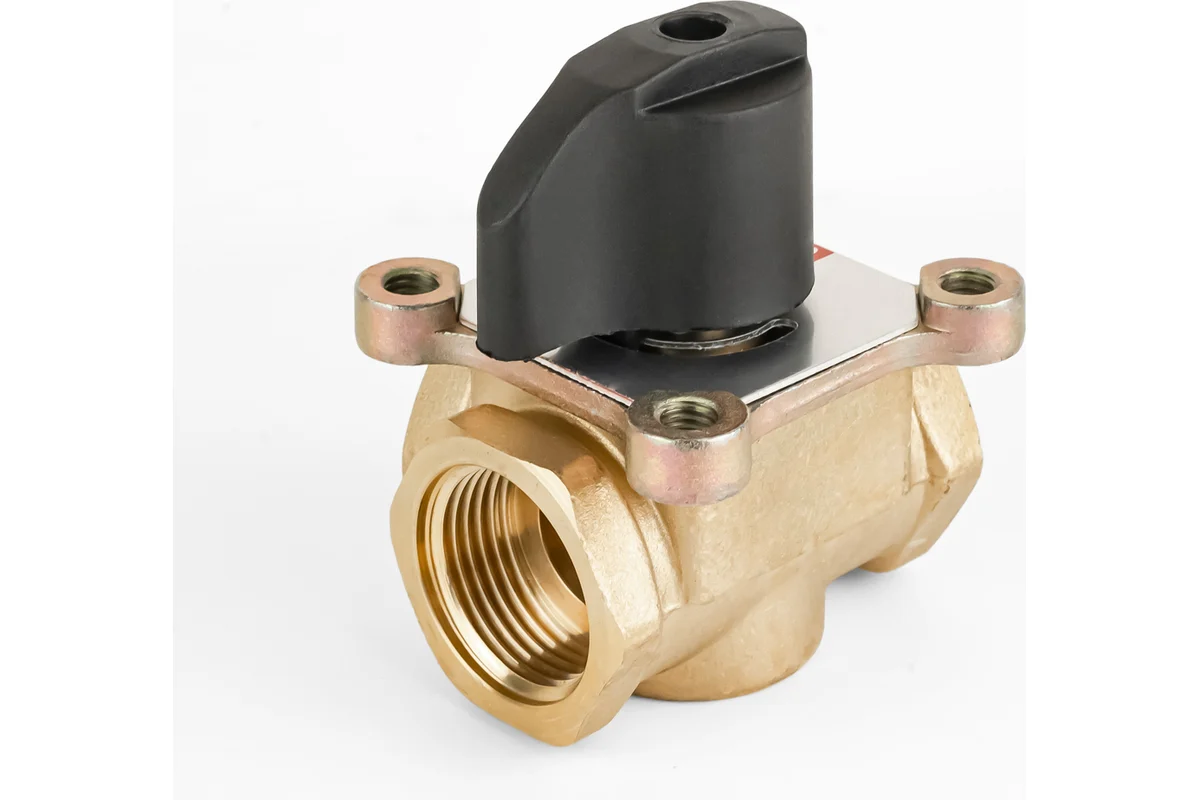

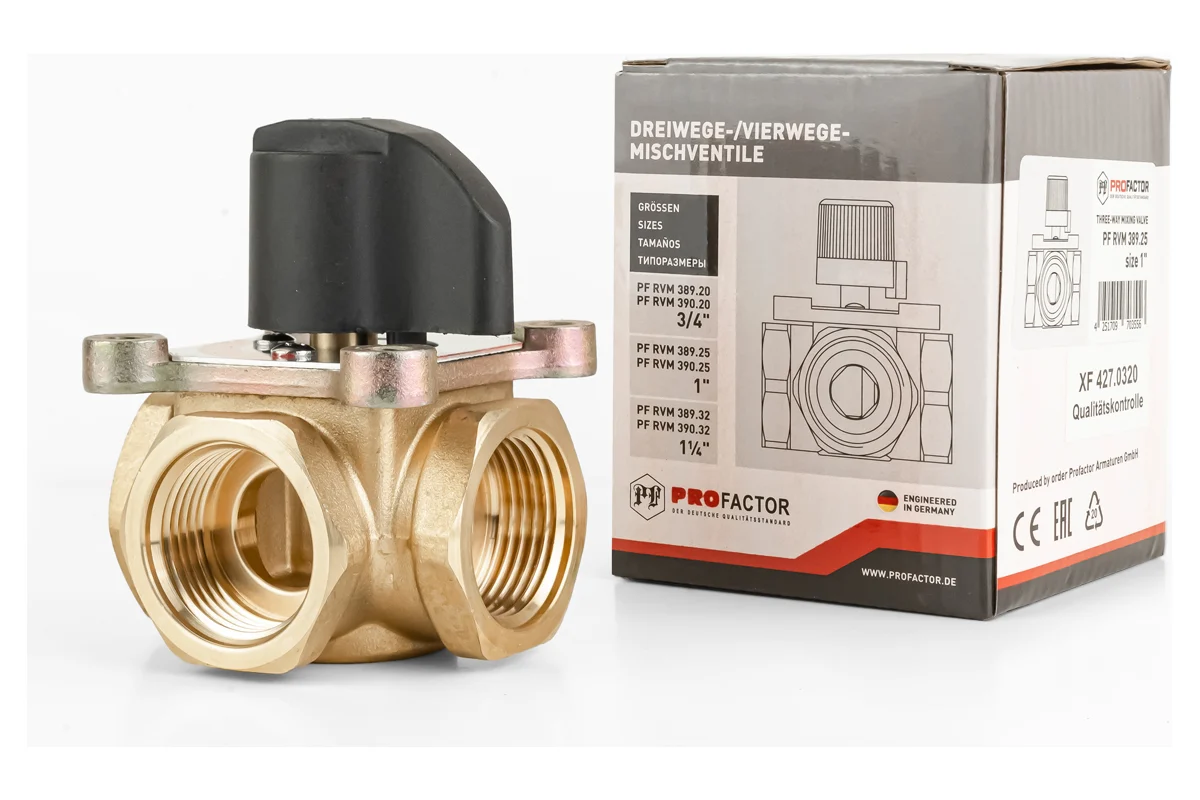

PF RVM 389. Profactor Трёхходовой поворотный смесительный клапан

• Номинальное давление PN: 10 бар
• Температура рабочей среды: – 10°С + 110°С
• Максимальный перепад давления на клапане: 1 бар (смесительный), 2 бара (разделительный)
• Присоединительная резьба: трубная цилиндрическая DIN ISO 228-1

Для автоматического управления клапаном на него необходимо установить соответствующий электропривод и подключить его к управляющей автоматике. Электропривод приобретается отдельно

Принцип работы трехходового смесительного клапана
Трёхходовой клапан может выполнять функции смешения потоков или разделения потока. При повороте заслонки в одну сторону будет постепенно открываться проход для тёплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.
Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.

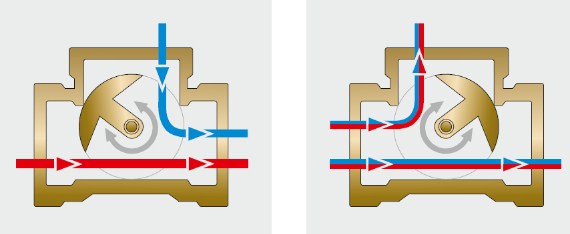

Смешение потоков                                      Разделение потоков

Примеры подключения трехходового смесительного клапана

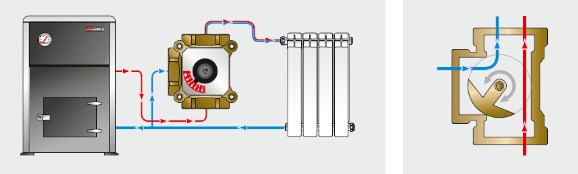

Схема работы трехходового клапана в смесительном режиме полуоткрытия (рабочий режим)

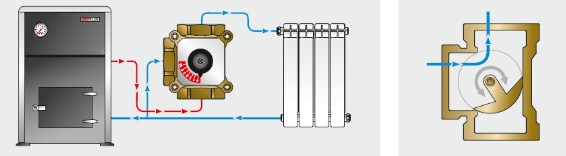

Схема работы трехходового клапана в режиме полного закрытия

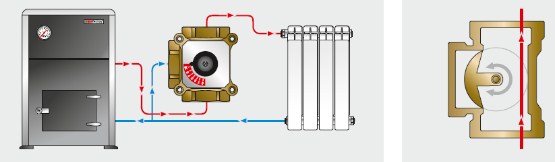

Схема работы трехходового клапана в режиме полного открытия
