Розрахунок труби для теплої підлоги

Тепла водяна підлога може використовуватися як в приватних будинках, так і в квартирах, як індивідуальне або додаткове джерело опалення. Робити монтаж теплої підлоги неможливо без розрахунків всієї системи. Правильне обчислення і професійний монтаж забезпечить якісну роботу, довгострокову службу, економію теплової енергії Вашої опалювальної системи. Правильно розрахувати кількість труби можливо самостійно або за допомогою спеціальних програм. Також ви можете ознайомитися з готовим рішенням для теплої водяної підлоги на 80-120 м.кв.

Попередня підготовка розрахунку труби для теплої підлоги

• Показники довжини і ширини приміщення (Складання плану приміщення).

Тобто площа кімнати, де проводитиметься укладання труби. В цьому пункті  ви враховуєте розмір всього приміщення, крім тих ділянок, де стоять великі габаритні меблі та інші предмети, що закривають тепловіддачу.

• Довжина контуру.

Довжина контуру в системі водяної теплої підлоги має певні обмеження та залежить від гідравлічного опору. Втрати тиску в системі в свою чергу залежать від діаметра та пропускної спроможності труби. Для різних діаметрів, щоб мінімізувати втрати, застосовують такі обмеження за довжиною:

• металопластикові та поліетиленові труби діаметром 16 мм:
  Максимальна довжина контуру – до 100 м;
• поліетиленові та металопластикові труби діаметром 20 мм:
  Максимальна довжина контуру – до 120 м;

Щоб запобігти можливості перевантаження роботи системи в нормальному режимі, довжина контура повина не перевищувати для труби Ø16 – 80 м., Ø 20 – 100м. Ви можете ознайомитись з повним каталогом труб для теплої підлоги.

•  Проміжок між трубами (крок укладання), який буде використовуватися під час установки.

Відстані між трубами або ще як називають «крок укладання» залежить від діаметру труби і бажаної температури тепла в кімнатах, ванній або прихожій. Якщо Ви хочете самостійно підібрати розмір труби, можете скористатися цією таблицею:

Розрахунок довжини труби для теплої підлоги

Для укладання труби існують декілька схем і яку б із запропонованих схем ви не обрали, затрати труби сильно не зміняться. Не існує якогось одного варіанта укладання, щоб одночасно забезпечував мінімальні затрату труби і кращу тепловіддачу. Вибір конкретної схеми залежить від зручності укладання, розміру і форми приміщення. Деякі майстри використовують один варіант і працюють лише з ним.

Схеми укладання труби:

Скільки труби потрібно для теплої підлоги на 1м2?

В середньому труби потрібно:

• При укладанні з шагом 10 см між тубами - 10 м.п / м2
• При укладанні з шагом 15 см між тубами - 7,5 м.п / м2

Розрахунок труби за формулою.

Щоб порахувати кількість труби в одній кімнаті для теплої підлоги, скористаємося формулою:

S / H x 1,1 + D x 2 = L

В цій формулі всі значення в метрах:
L – необхідна довжина труби на все приміщення.
S – площа приміщення.
H – відстань між трубами (крок укладання труби) .
D – відстань від кімнати до колектора.

Показник "1,1" в формулі це необхідний запас труби. При укладанні підлоги можуть виникнути деякі не передбачені моменти, залишаються не використані обрізки (неправильно відміряні або помилково відрізані). Саме тому додається 10%, щоб їх врахувати

Приклад розрахунку труби для однієї кімнати:

1. Довжина кімнати - 5 м.
2. Ширина кімнати - 4,5 м
3. Відстань між трубами  - 20 см.
4. Відстань до колектора - 3,5 м.

Вираховуємо площу кімнати - 5 х 4,5 = 22,5 кв.м

Підставляємо значення у формулу  22,5 / 0,2 х 1,1 + 3,5 х 2 = 130,75 м

Приклад розрахунку труби, в якій знаходяться меблі:

1. Довжина кімнати - 5 м.
2. Ширина кімнати - 4,5 м
3. Відстань між трубами  - 20 см.
4. Відстань до колектору - 3,5 м.

Меблі в кімнаті:

1. Диван розміром - 1 х 2 м.
2. Шафа розміром - 0,6 х 1,5м

Вираховуємо площу кімнати - 5 х 4,5 = 22,5 кв.м

Рахуємо площу, яку займають меблі - 1 х 2 + 0,6 х1,5 = 2,9 кв.м

Підставляємо значення у формулу  (22,5 - 2,9) / 0,2 х 1,1 + 3,5 х 2 = 114,8 м

Розрахунок для кімнат різної форми:

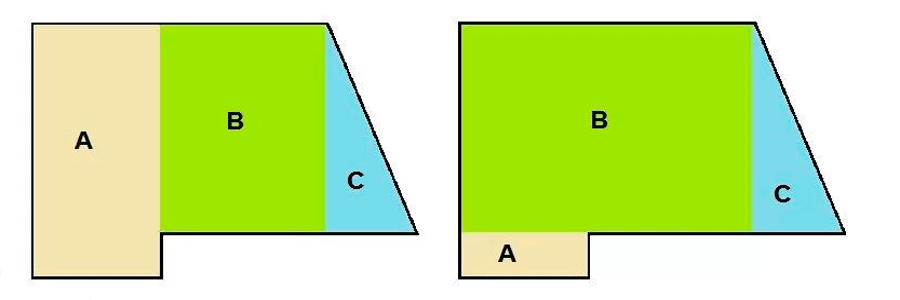

Дуже часто кімната має неправильну форму і цим ускладнюється розрахунок. Щоб порахувати загальну площу таких приміщень, потрібно кімнату розбити на на зони (як на малюнку нижче). А потім вирахувати кожну з них і скласти в загальну суму.

Як показано на малюнку вище є два варінта розрахунку кімнати неправильної форми. Площі кожної зони приміщення додаєте разом А + В + С. Після того як ми знаємо площу всієї кімнати, підставляємо значення у формулу S / H x 1,1 + D x 2 = L та отримуємо загальну кількість труби для даної кімнати

В деяких випадках в одній кімнаті є потреба вкладати трубу з різним кроком. В даній ситуації кімнату ділимо на зони, рахуємо довжину труби для кожної частини приміщення з окремим кроком за формулою і в кінці підсумовуємо результати.
