Расчет трубы для теплого пола

Теплый водяной пол может использоваться как  частных домах, так и в квартирах, как индивидуальный или дополнительный источник отопления. Производить монтаж теплого пола невозможно без расчетов всей системы. Правильное вычисление и профессиональный монтаж обеспечит качественную работу, долгосрочную службу, экономию тепловой энергии Вашей отопительной системы. Правильно рассчитать количество трубы возможно самостоятельно или с помощью специальных программ.

Предварительная подготовка расчета трубы для теплых полов

• Показатели длины и ширины помещения (Составление плана помещения).

То есть площадь комнаты, где будет производиться укладка трубы. В этом пункте  вы учитываете размер всего помещения, кроме тех участков, где стоит большая габаритная мебель и другие предметы, закрывающие теплоотдачу.

• Длина контура.

Длина контура в системе водяного теплого пола имеет определенные ограничения и зависит от гидравлического сопротивления. Потери давления в системе, в свою очередь, зависят от диаметра и пропускной способности трубы. Для разных диаметров, чтобы минимизировать потери, применяют следующие ограничения по длине:

• металлопластиковые и полиэтиленовые трубы диаметром 16 мм:
• Максимальная длина контура – до 100 м;
• полиэтиленовые и металлопластиковые трубы диаметром 20 мм:
• Максимальная длина контура – до 120 м;

Чтобы предотвратить возможность перегрузки работы системы в нормальном режиме, длина контура должна не превышать трубы Ø16 – 80 м., Ø 20 – 100м.

•  Промежуток между трубами (шаг укладки), который будет использоваться при установке.

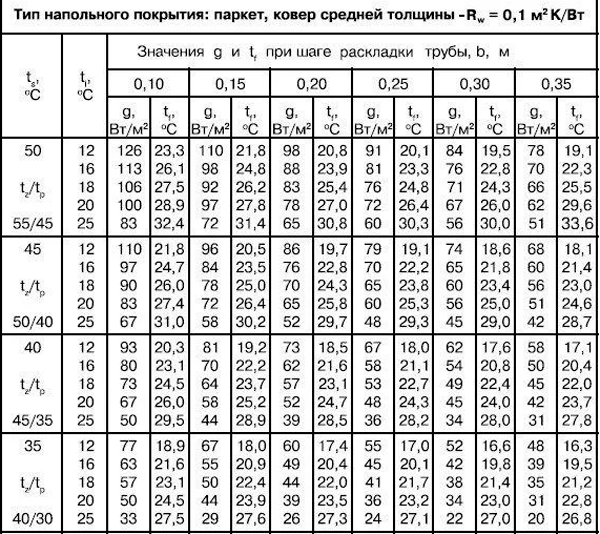

Расстояния между трубами или еще как называют «шаг» укладки зависит от диаметра трубы и желаемой температуры тепла в комнатах, ванной или прихожей. Если Вы хотите самостоятельно подобрать размер трубы, вы можете воспользоваться этой таблицей:

Сколько трубы нужно для теплого пола на 1м2?

В среднем трубы нужно:

• При укладке с шагом 10 см между тубами – 10 м.п/м2
• При укладке с шагом 15 см между тубами - 7,5 м.п/м2

Расчет длины трубы для теплого пола

Для укладки трубы существуют несколько схем и какую бы из предложенных схем вы ни выбрали, затраты трубы сильно не изменятся. Не существует какого-то одного варианта укладки, чтобы одновременно обеспечивал минимальные затраты трубы и лучшую теплоотдачу. Выбор конкретной схемы зависит от удобства укладки, размера и формы помещения. Некоторые мастера используют один вариант и работают только с ним.

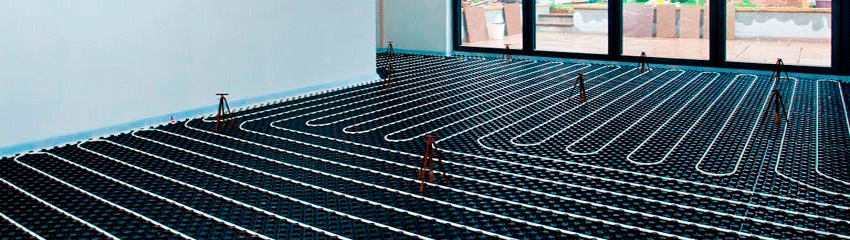

Схемы укладки трубы:

S/H x 1,1 + Dx2=L

В этой формуле все значения в метрах:
L – необходимая длина трубы на все помещение.
S – площадь помещения.
H – расстояние между трубами (шаг & укладка трубы) .
D – расстояние от комнаты до коллектора.

Показатель "1,1" в формуле это необходимый запас трубы. При укладке полов могут возникнуть некоторые не предусмотренные моменты, остаются не использованные обрезки (неправильно отмеренные или ошибочно отрезанные). Именно поэтому добавляется 10%, чтобы их учесть

Пример расчета трубы для одной комнаты:

1. Длина комнаты - 5 м.
2. Ширина комнаты - 4,5 м
3. Расстояние между трубами  - 20 см.
4. Расстояние до коллектора - 3,5 м.

Вычисляем площадь комнаты - 5 х 4,5 = 22,5 кв.м

Подставляем значение в формулу  22,5/0,2 х 1,1 + 3,5 х 2 = 130,75 м

Пример расчета трубы, в которой находится мебель:

1. Длина комнаты - 5 м.
2. Ширина комнаты - 4,5 м
3. Расстояние между трубами  - 20 см.
4. Расстояние до коллектора - 3,5 м.

Мебель в комнате:

1. Диван размером - 1 х 2 м.
2. Шкаф размером - 0,6 х 1,5м

Вычисляем площадь комнаты - 5 х 4,5 = 22,5 кв.м

Считаем площадь, которую занимает мебель - 1 х 2 + 0,6 х1,5 = 2,9 кв.м

Подставляем значение в формулу  (22,5 - 2,9) / 0,2 х 1,1 + 3,5 х 2 = 114,8 м

Расчет для комнат различной формы:

Очень часто комната имеет неправильную форму и этим усложняется расчет. Чтобы посчитать общую площадь таких помещений, нужно разбить комнату на зоны (как на рисунке ниже). А затем вычислить каждую из них и сложить в общую сумму.

Как показано на рисунке выше есть два варианта расчета комнаты неправильной формы. Площади каждой зоны помещения добавляете вместе А + В + С. После того как мы знаем площадь всей комнаты, подставляем значение в формулу S / H x 1,1 + D x2=L и получаем общее количество трубы для данной комнаты< /span>

В некоторых случаях в одной комнате есть необходимость вкладывать трубу с разным шагом. В данной ситуации комнату делим на зоны, считаем длину трубы для каждой части помещения с отдельным шагом по формуле и в конце суммируем результаты.
