Як працює система Антипотоп

Протікання води обіцяє великі проблеми та фінансові витрати для власників приміщень. Вода із системи водопостачання руйнує будівельні конструкції, псує меблі та оздоблення, може викликати коротке замикання у системі електропостачання. Причому ці проблеми можуть виникнути не лише у власників житла, а й у їхніх сусідів. У зв'язку з безліччю нюансів у системі водопроводу чи людський фактор (не стабільний тиск у системі,не якісні водоприброри, просто забули перекрити воду),це все може призвести до затоплення приміщення та завдати великої шкоди Вам та Вашим сусідам. Як уникнути проблем чи зменшити ймовірність їх виникнення? Антипотоп це відмінне рішення уникнути цього неприємного моменту. Його завдання вчасно зреагувати на прорив і найближчі секунди перекрити воду.

Для того щоб контролювати протікання, насамперед потрібно її виявити. Навіть перебуваючи вдома, людина не завжди вчасно помічає, що у санвузлі чи кухні на підлозі почала набиратися вода, не кажучи вже про ту ситуацію, коли нікого немає вдома. Для того щоб вчасно виявити протікання та приступити до її ліквідації відносно недавно стали з'являтися датчики протікання води. Ці датчики встановлюються в місцях можливого скупчення води після попадання в приміщення з трубопроводів. Як можна створити систему захисту від протікання води власними силами з мінімальними витратами праці та фінансових коштів? Розберемося у цьому питанні докладніше.

Завдання та принцип роботи систем захисту від протікання води

Система захисту від протікання води розроблена таким чином, щоб виявити протікання і дати сигнал контролеру «розумного будинку» або сигналізації, або безпосередньо на регулюючий пристрій для перекриття потоку води. Сам по собі датчик являє собою пристрій з контактами, при попаданні на які води замикається електричний ланцюг. Замикання ланцюга сигналізує про те, що почалася протікання. Надалі робота системи полягає або у сигналі про виникнення проблеми, або у вирішенні її автоматизованими способами. При підключенні датчика протікання до системи сигналізації або управління «розумним будинком» через спеціалізовані шлюзи яка система здатна подати сигнал через мобільну мережу або іншим способом оповіщення власнику приміщення про проблему. Це дозволить швидше помітити і вчасно вжити дій до усунення протікання. Але не завжди навіть своєчасне оповіщення дає змогу вчасно дістатися до будинку та перекрити воду.

Багато систем захисту від протікання працюють у комплексі з кульовими кранами із сервоприводами. У такому випадку через шлюз, систему «розумного будинку», контролер на сервопривід кульового крана подається живлення, і він автоматично закриває подачу води в квартиру або будинок. Перетворення сигналу від датчика до сервоприводу проходить через контролери, які можуть входити до складу спеціалізованої системи Антипотоп.

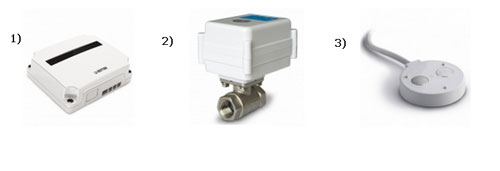

Склад системи та комплектуючі

До складу системи входять:

Основою будь-якої саморобної системи захисту від протікання води є датчик. Причому датчики бувають різних типів залежно від цього, як передається сигнал після замикання контакту. Датчики протікання бувають провідні та бездротові. Дротовий датчик протікання води підключається до системи керування та диспетчеризації за допомогою звичайного кабелю, який використовується для систем сигналізації. У таких системах використовується живлення 5-12 ст.
Недоліком провідних датчиків є необхідність прокладання даного кабелю. Це ускладнює роботи після ремонту або якщо місце встановлення датчика та місце розташування контролера знаходиться далеко один від одного. У такому випадку установка псує зовнішній вигляд обробки, вимагає свердління отворів та кріплення кабелю таким чином, щоб забезпечити його захист.
Цих недоліків позбавлені бездротові датчики протікання. Вони підключаються до системи з допомогою електромагнітних хвиль певної частоти. Для цього використовується загальнодоступна частота, яка не вимагає ліцензування. Також датчики можуть працювати з обладнанням за допомогою домашніх мереж wi-fi.

До складу системи також входять контролери та шлюзи. Контролери можна вибирати як вільно програмовані, так і популярну систему Arduino. Для створення сучасної самостійної системи потрібно мати деякі навички програмування чи налаштування контролерів. Цю інформацію можна отримати на спеціалізованих сайтах.

Якщо є необхідність не просто сигналізувати, а закривати подачу води в будинок, потрібний кульовий кран із електродвигуном. Для цих цілей можна застосовувати спеціальні крани із сервоприводом для систем опалення та водопостачання.

Етапи робіт

За достатніх навичок створення такої системи не потребує великих тимчасових витрат та праці. Загалом етапи роботи виглядає так:

1. У ванних кімнатах, санвузлах, кухнях, у всіх приміщеннях де проходять стояки та трубопроводи з водою необхідно встановити датчики сигналізації про протікання води. Їх встановлює найнижчих точках на підлозі таким чином, щоб унеможливити пошкодження.

2. Дротові датчики за допомогою спеціального кабелю необхідно підключити до контролера. Кабель укладати так, щоб захистити його від можливих механічних пошкоджень. Бездротові датчики налаштовуються для підключення до контролера.

3. У системі подачі води на вході до будинку чи квартири встановлюється кульовий кран із сервоприводом. Його завданням буде повністю перекривати подачу води у разі виникнення аварії. Роботи проводяться за загальними правилами улаштування мереж водопроводу.

4. Також необхідно провести кабель від контролера до крана. Щоб зменшити роботу контролера краще встановити недалеко від точки введення води. Далі проводиться налаштування системи. При використанні вільно програмованих контролерів або плат Arduino необхідно заздалегідь запрограмувати їх таким чином, щоб при надходженні сигналу від датчика протікання води подався сигнал системи сигналізації і живлення електродвигуна кульового крана.
