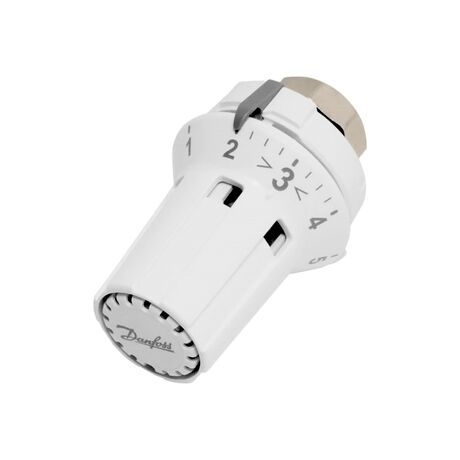

DANFOSS RAW-K 5030 Термостатический элемент

013G5030
Наведите на картинку для увеличения
396.00 Грн.
+
Торговая маркаDanfoss Тип соединенияТермоголовки Резьба термоголовкиM30х1,5
Описание

Жидкостная термоголовка серии RAW-K 5030 от Danfoss позволяет обеспечивать комфортный микроклимат в помещениях разнообразного функционального назначения за счет простой автоматической регулировки температуры теплоносителя в системе водяного отопления. Кроме установки требуемого температурного режима предоставляется возможность жесткой фиксации заданного параметра.

Область применения термоголовки

Предлагаемой термоголовкой серии RAW-K 5030 от Danfoss можно доукомплектовать термостатические клапаны Valtec, Oventrop, устанавливаемые на радиаторах. Так же ее укомплектовывают вентильные вставки, имеющих соединительную резьбу М 30 х 1,5, применяемые для обустройства одно- либо двухтрубных отопительных систем с применением радиаторов разнообразного вида. Термостатические элементы серии RAW-K 5030 очень востребованы при монтаже систем отопления в строениях разнохарактерного назначения для реализации определенных потребительских задач.

Номенклатура термостатических элементов серии RAW-K

Тип Описание модели

Длина капиллярной трубки, м



Диапазон температурной настройки1), °С

Кодовый номер



RAW-K 5030 Со встроенным датчиком 8–28 013G5030
RAW-K 5130 Со встроенным датчиком и функцией 100% перекрытия клапана терморегулятора 013G5130
RAW-K 5032 С выносным датчиком 0–2 м2) 0–2 013G5032

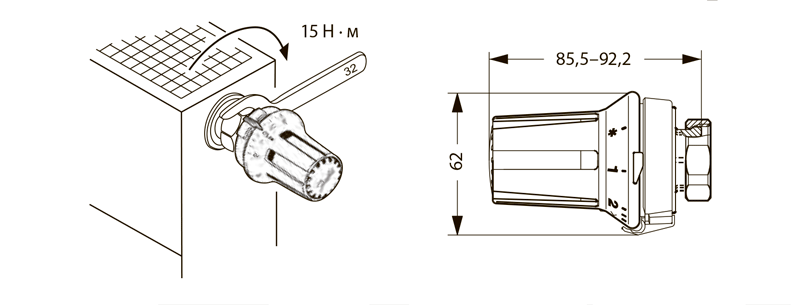

Монтаж и габаритные размеры DANFOSS RAW-K

Монтажный процесс данной термоголовки осуществляется по следующему алгоритму:

  • Отворачивается ручной привод либо защитный колпачок с термостатического клапана.
  • Термоголовка устанавливается в положение «max», что соответствует функции «полностью открыто». Выставить ее таким образом, чтобы был хорошо виден указатель.
  • Слегка затягивается гайка с использованием ключа SW 30.
  • Проверяется функционирование термостатической головки за счет вращения маховичка.
  • Выставляется требуемая температура.

Предлагаемая термоголовка серии RAW-K 5030 от Danfoss имеет габаритные размеры:

  • высоту – 87 мм;
  • внешний диаметр – 62 мм.

Монтаж и габаритные размеры DANFOSS RAW-K





Характеристики

Торговая марка:
Danfoss
Тип соединения:
Термоголовки

Отопление

Резьба термоголовки:
  • M30х1,5
