Как собрать коллектор для теплого пола своими руками

03/04/2019
Интернет Магазин Фитингов

Система отопления является одной из наиболее важных в доме, в особенности в зимний период. Ее установка стоит недешево, потому у многих появляется желание сэкономить. Если само отопление проложить без специальных навыков и помощи не получится, но собрать коллектор для теплого пола своими руками нетрудно, и далее мы расскажем, как это сделать.

Особенности сборки коллектора

Первоначально нужно рассмотреть, из каких комплектующих состоит коллектор. В комплекте заводского производства имеются следующие детали:

  1. Распределители для подающей и обратной линий
  2. Краны с пробками
  3. Термометры для коллектора теплого пола
  4. Кронштейн для коллектора
  5. Шаровые краны

При этом, все заводские элементы изготавливаются таким образом, чтобы их можно было просто собрать без специального оборудования. В зависимости от отдельных особенностей модели коллектора могут появляется дополнительные пункты, но в целом сборка проводится следующим образом:

  1. Первоначально выполняется установка отсечных клапанов и автоматических воздухоотводчиков.
  2. Следующим шагом устанавливаются дренажные клапана и заглушки.
  3. Коллектор закрепляется в нужном месте с помощью кронштейнов.
  4. Проводится соединение с трубой подачи воды, которая идет от отопительного элемента.
  5. Далее крепятся все дополнительные устройства, в соответствии со схемой, которая обычно идет в комплекте с прибором (распределители, переходники, краны, вентили и пр.).
  6. Далее на обратном коллекторе монтируется шаровой кран, который будет использоваться для слива системы.

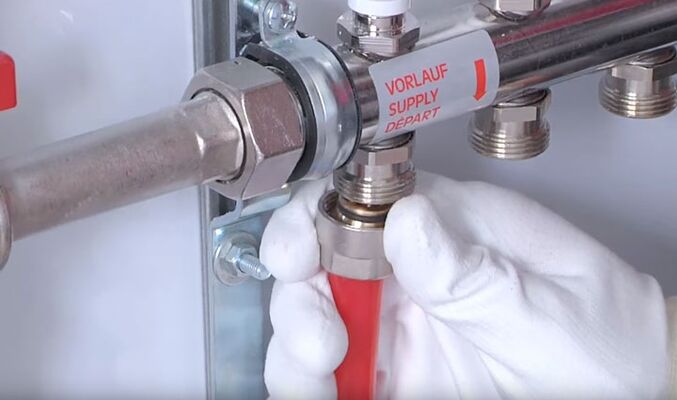

  7. После этого подключаются трубы для подачи теплоносителя.

В действительности сборка проста, нужно лишь следовать заводской инструкции, что поможет не допустить ошибок. Также, в целях экономии можно собрать коллектор для теплого пола своими руками, что обойдется дешевле. Но здесь стоит правильно подойти к решению этой задачи, о чем мы далее и поговорим.

Сборка системы своими руками

Цена коллектора для некоторых может показаться слишком высокой. Но выходом станет сборка системы своими руками. Это немного сложней, но поможет значительно сэкономить. Популярным вариантом стал коллектор из пластиковых труб.

Для этого понадобится:

  1. Насос и клапан для оборудования смесительной части.
  2. Запорная арматура.
  3. ППР трубы диаметром 32 или же 25 миллиметров.
  4. Тройники и отводы такого же диаметра.
  5. Вентили.

Количество труб, вентилей и других элементов будет зависеть от того, сколько контуров в системе.

Работа будет проходить следующим образом:

  1. Нужно отметить и отрезать трубы, чтобы тройники были расположены как можно ближе между собой, чтобы узел выглядел максимально эстетично.
  2. Далее к тройникам нужно приварить краны и переходы.
  3. После привариваются фитинги, чтобы обеспечить соединение с насосом.

Далее организуется соединение с отопительными контурами.

Стоит выделить то, что такая конструкция обладает рядом недостатков, что отражается в отсутствии термостатических клапанов и датчиков потока. Потому требуется ручное регулирование системы, что не всегда дает нужный результат. Несомненно, приобрести эти комплектующие можно отдельно, после добавить в свою систему. Но стоимость такой сборки будет примерно одинакова с ценой заводского коллектора из пластика, потому в таком случае выгодней купить уже готовое изделие.

Подводя итоги

Как можно понять, сборка коллектора для водяного теплого пола не такая уж сложная, как кажется на первый взгляд. К тому же, для каждого изделия предоставляется инструкция по установке. Изготовить же своими руками такую систему трудней, вдобавок - не всегда целесообразно, и неквалифицированная работа без должного опыта может привести к пагубным последствиям.
