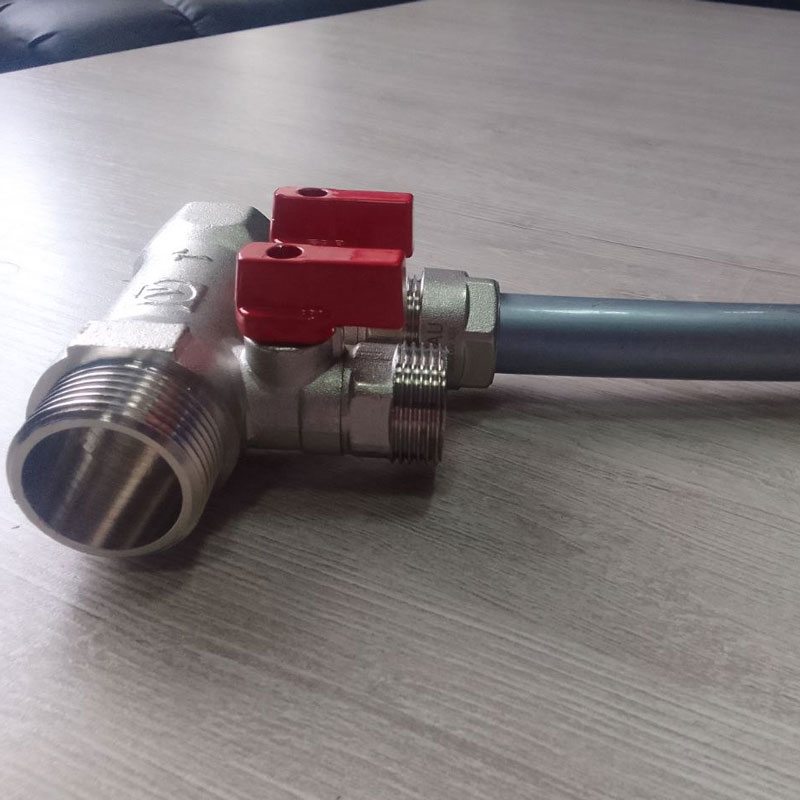

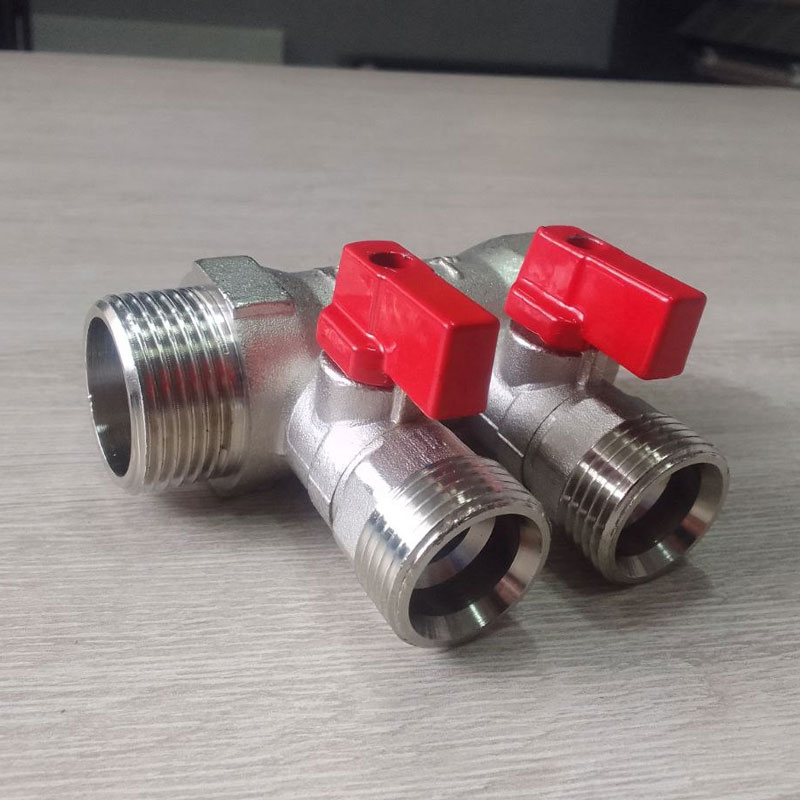

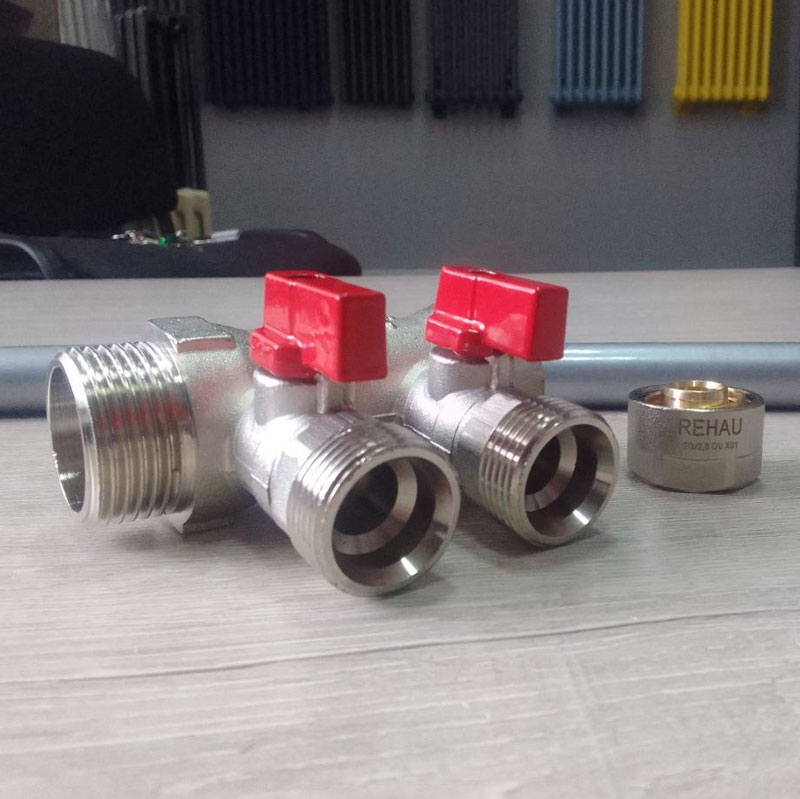

VTc.580.NE. Коллектор Valtec с отсекающими кранами, под «евроконус»

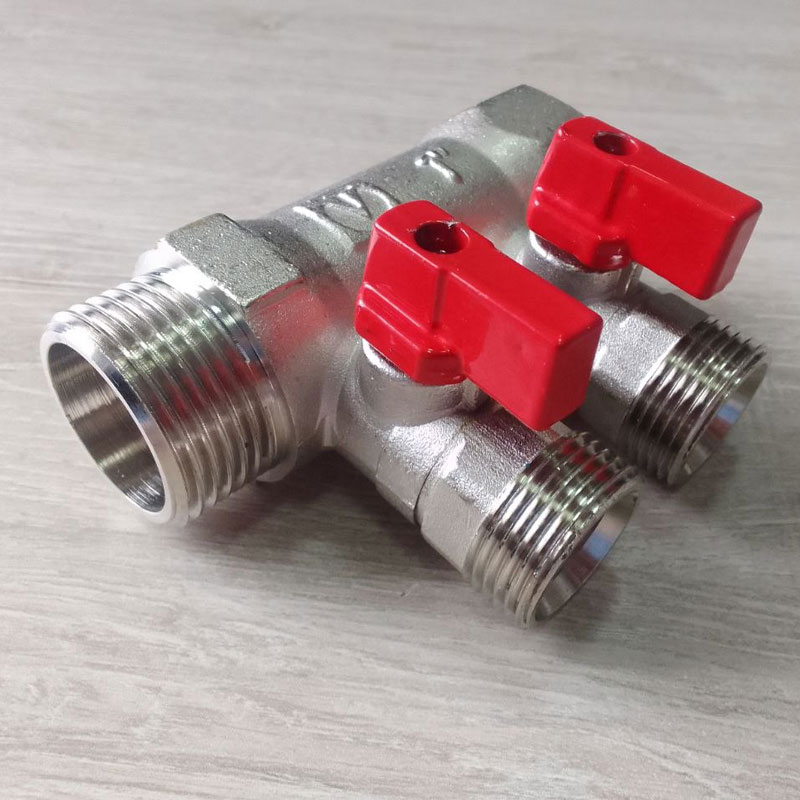

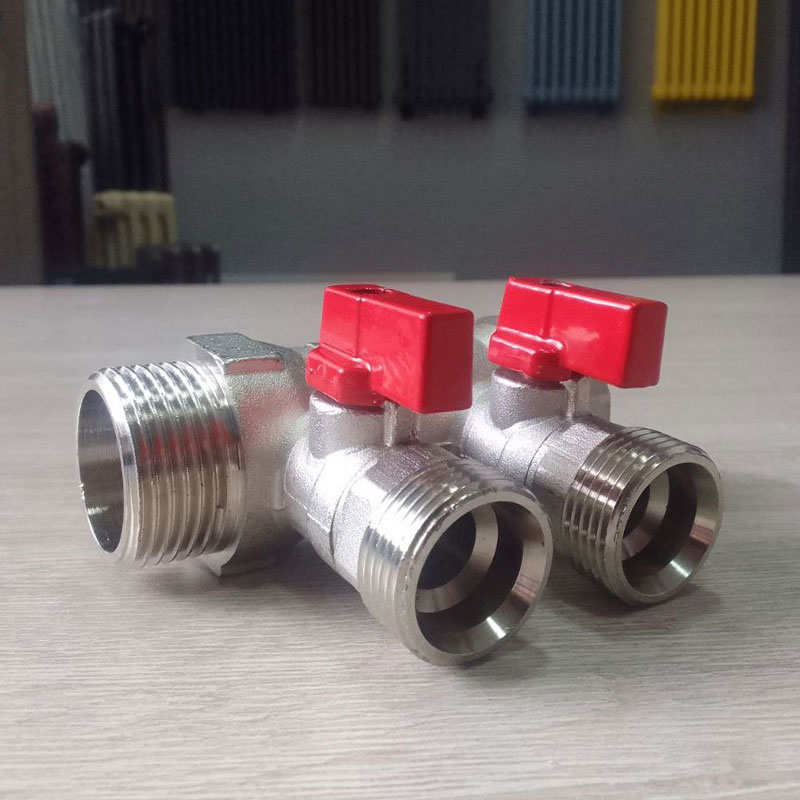

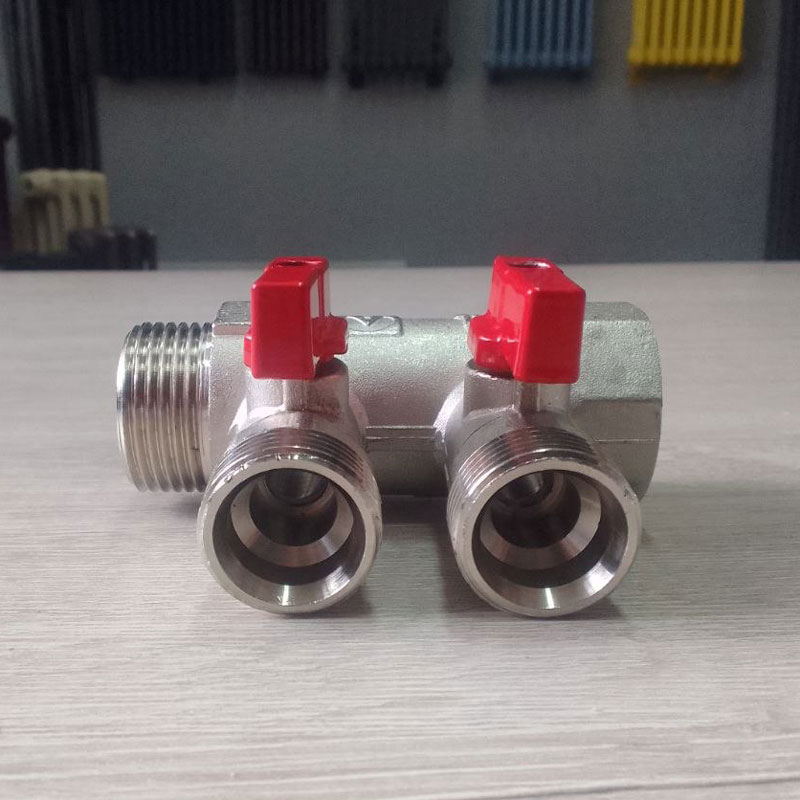

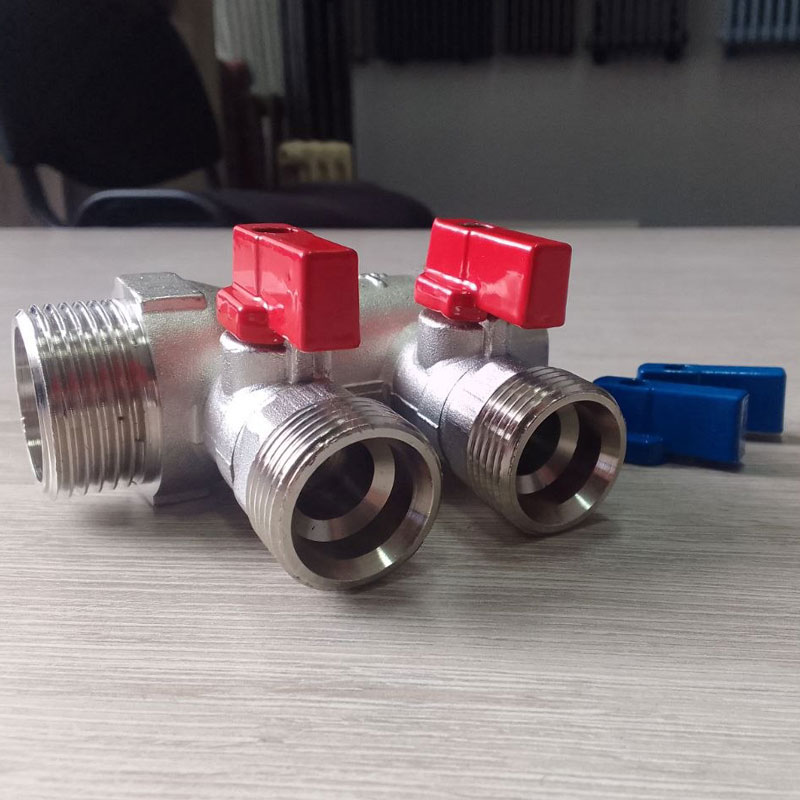

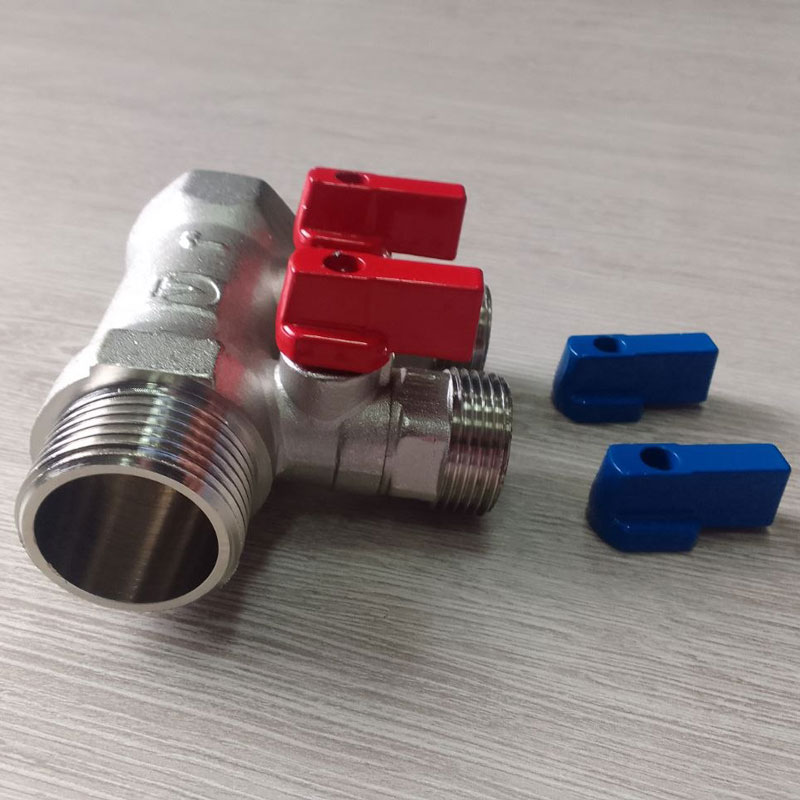

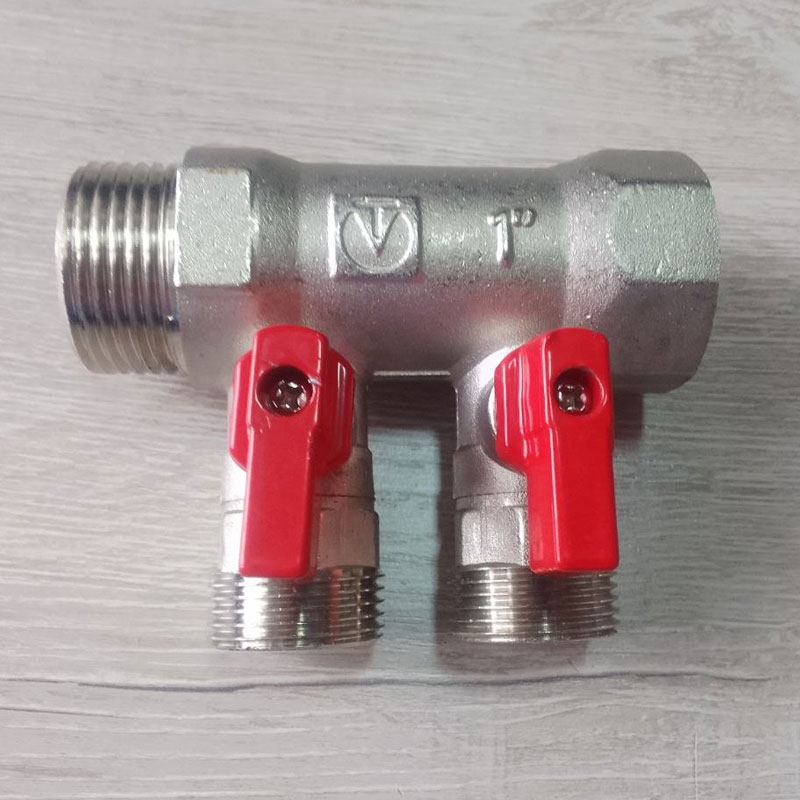

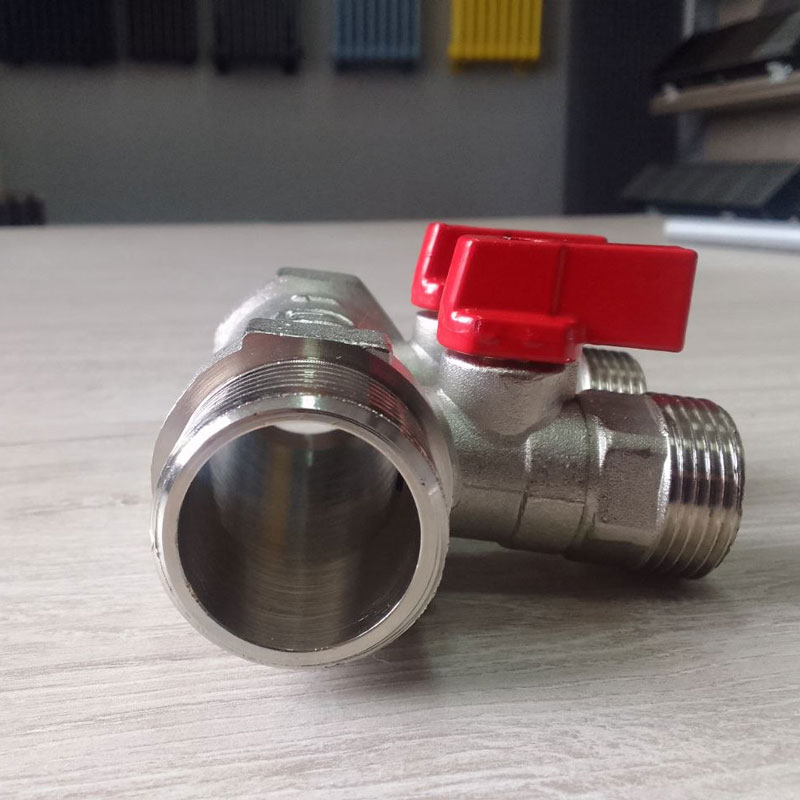

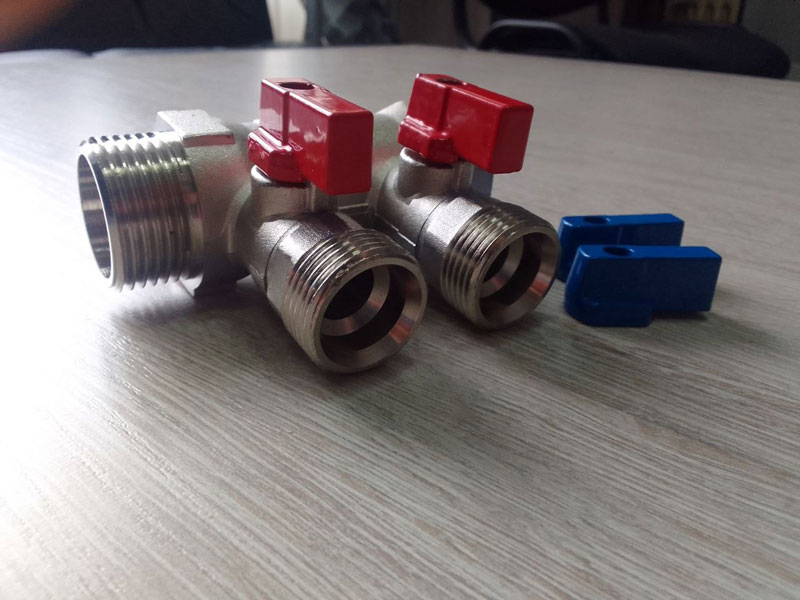

Коллектор Valtec VTc.580.NE. , оборудованный двумя или тремя отводами под «евроконус», выполнен в виде гребенки из горячепрессованной высокопрочной латуни с никелированным покрытием. Его подсоединение к магистрали осуществляется за счет наличия внутренней резьбы в 1”. А отводящие патрубки имеют наружную резьбу 3⁄4” в соответствии со стандартом «Евроконус».

Применение коллекторов Valtec с двумя отводами позволяет значительно упростить монтажный процесс и обслуживание систем водо- и газоснабжения. Это достигается благодаря возможности осуществлять соединение трех магистралей в одной точке. К тому же это удобный случай уменьшить количество арматуры регулирующего и запирающего типа. При этом операция подключения одного отвода не зависит от состояния другого.

Для герметизации соединения допускается использовать клей анаэробного твердения, разрешенный для контактов с пищевыми жидкостями.
В каждом патрубке между тефлоновыми прокладками установлены хромированные латунные краны шарового затворного типа. Для перекрывания отвода жидкости достаточно повернуть кучку управления затвором на 90º .

Недостаток этих кранов – не ремонтопригодность. Однако они способны гарантированно выдержать 4 тысячи рабочих циклов.
Конструкция коллектора с вентилями (580)

    Корпус
    Выход. патрубок
    Прокладка
    Шаровый затвор
    прокаладка EPDM
    Шток
    Ручка
    Шурум
