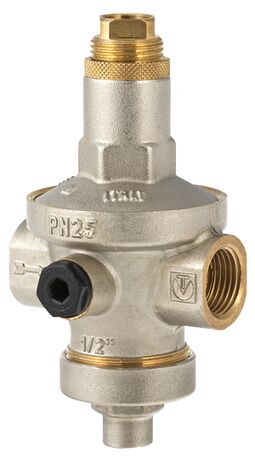

VT.085. Valtec Редуктор давления регулируемый мембранный

Редуктор давления мембранный Valtec VT.085. широко используется для исключения неожиданных скачков напора в системах перекачки разнохарактерных неагрессивных жидкостей и газов. Данное сантехническое устройство можно устанавливать на трубы диаметром ½ дюйма. Настройку требуемого технологического давления можно осуществлять в 7 диапазонах.

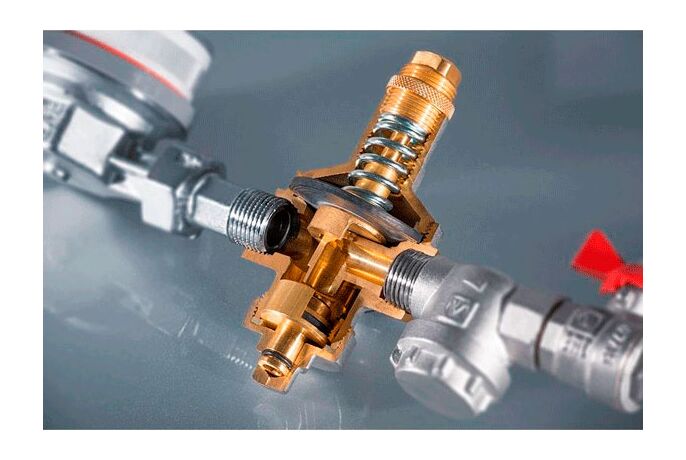

Главная особенность конструкции редуктора VT.085

Наличие заслонки мембранного типа, позволяющей значительно увеличить его эксплуатационный период. Для изготовления механических составляющих изделия использована латунь марки CW617N. Предусмотренная в конструкции связь «регулировочная втулка-пружина-мембрана» дает возможность без проблем выставить необходимое давление в системе перекачки разнохарактерных жидкостей и газов. Для настройки требуемых параметров напора в магистрали предусмотрена установка манометра на специальное гнездо, имеющего внутреннюю резьбу.

Достоинствами предлагаемого редуктора давления мембранного valtec специалисты считают:

•  способность гарантированно исключить неожиданное повышение напора в системах перекачки жидкостей и газов, обеспечивая значительное продление срока службы без поломок всех их составляющих;
•  возможность полной разборки, позволяющая без проблем произвести ревизию либо ремонт изделия, включая замену износившейся мембраны;
•  предусмотренная на корпусе «стрелка», указывающая направление напора жидкости либо газа, дает возможность устранить вероятности ошибочной его установки;
•  наличие контрирующей гайки позволяет гарантировать стабильное и жесткое положение регулировочной втулки, это дает возможность исключить излишний ход мембраны при частом изменении напора в магистралях.

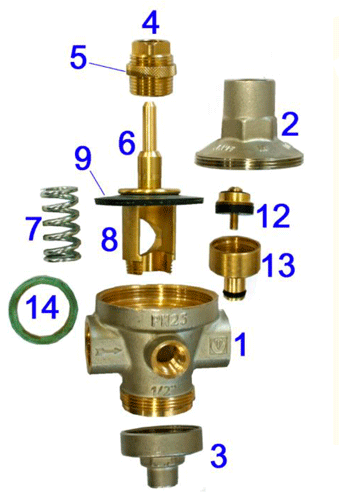

Конструкция VT.085. VALTEC Редуктор давления регулируемый мембранный

1. Корпус
2. Крышка корпуса
3. Пробка корпуса
4. Настроечная втулка
5. Фиксирующая гайка
6. Верхняя часть штока
7. Пружина
8. Цилиндрическая часть штока
9. Мембрана
10. Распределительное кольцо
11. Винт золотника с каналом
12. Золотниковая прокладка
13. Нижняя часть штока
14. Уплотнительное кольцо
