Фильтры товаров
Торговая марка
Модификация (1)
Назначение
Размер
Заводская настройка

Трехходовой клапан с термоголовкой и выносным датчиком

2,018.70 Грн.

Размер:

1/2 3/4 1 1 1/4

Заводская настройка:

20-50°С 40-70°С
Торговая маркаHerz МодификацияС термоголовкой Размер1/2 НазначениеТеплый пол Заводская настройка20-50°С бар

Размер:

3/4 1
Торговая маркаGross МодификацияС термоголовкой Размер3/4 НазначениеТеплый пол
82324AF05
1,737.50 Грн.
Торговая маркаIcma МодификацияС термоголовкой Размер1 НазначениеТеплый пол

Трехходовой клапан с выносным датчиком - описание

Трехходовой термостатический клапан с термоголовкой с выносным датчиком применяется в системах обогрева с котлами разного типа и функциональности. Благодаря их использованию становится возможным поддерживать заданную и комфортную температуру как самого теплоносителя, так и воздуха внутри помещения. Также используются с котлами различных типов, в особенности с твердотопливными. Такие клапаны бывают разных типов и характеристик. Для чего используется термостатический 3-ходовые клапаны и в чем их особенности?

Функции клапана с термостатической головкой

Клапан с термоголовкой является одним из видов 3-ходовых термостатических клапанов. Эти устройства созданы для того, чтобы к ним подключать потоки жидкости из трех направлений. Функцией самого клапана является смешение или разделение потоков для достижения заданной температуры на выходе из устройства.

Смесительный 3-ходовой клапан путем регуляции пропорции горячей воды от котла и холодной от обратного трубопровода или другого источника позволяет поддерживать температуру на выходном патрубке в заданных пределах. Разделительный клапан контролирует поток воды в два направления из одного общего источника также по показаниям датчика температуры.

Купить трехходовой клапан с термоголовкой необходимо в том случае, если важно поддерживать определенные параметры теплоносителя и контролировать их. В таком клапане с использованием потоков теплоносителя с различной температурой создается исходящий поток с требуемыми параметрами.

Например, в системах с теплым полом в контур нельзя подавать перегретый теплоноситель. Это связано с тем что существуют нормативные показатели максимальной температуры пола. Если котел обслуживает лишь контур теплого пола, то всегда можно настроить исходящую из агрегата температуру требуемого значения, но в комбинированных системах для радиаторов температура теплоносителя должна быть существенно выше.

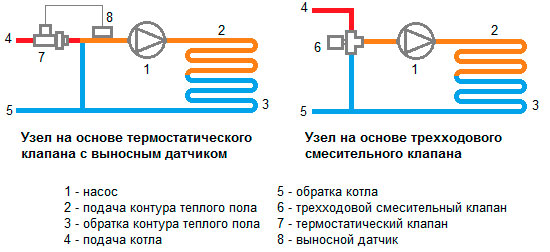

Схема подключения трехходового клапана с термоголовкой и выносным датчиком

Чтобы решить эту проблему используется смесительные узлы на основе клапанов. В таком случае в устройстве горячий поток теплоносителя от котла смешивается с жидкостью из обратного контура, при этом достигается требуемая температура. Кроме теплого пола, трехходовой термостатический смесительный клапан с выносным датчиком используется в твердотопливных котлах, бойлерах, системах горячего водоснабжения для поддержания постоянной температуры воды.

Любой такой клапан состоит из таких элементов:

  • регулирующая часть в виде механических клапанов;
  • термостатическая часть (датчик температуры);
  • соединительные муфты и патрубки.

Термостатическая часть термоголовках может быть как встроенная в сам прибор, так и в виде выносного датчика. Каждый клапан характеризуется пропускной способностью (Kvs), которая указана в паспорте и является важным параметром при подборе.

Применение термостатических клапанов

В обычном трехходовом клапане термостатическая часть встроена в корпус прибора. Но часто требуется точнее измерить температуру в определенной точке системы, а не непосредственно на выходе из клапана. В таком случае выносной датчик существенно облегчает работу. Датчик подсоединяется к поверхности трубопровода в необходимой точке и с помощью хомутов. Цена на смесительный клапан с выносным датчиком не сильно отличается от моноблочного устройства. Выносной датчик расширяет возможности клапана, но требует грамотного монтажа и учета всех нюансов работы системы.

Важно знать, что правильный подбор клапанов и другой запорной арматуры является основой стабильной работой системы во время ее эксплуатации. У любого клапана есть свои характеристики, которые отличаются у разных моделей. Поэтому важно при проектировании системы учитывать все особенности конструкции и привлекать для расчета опытных специалистов.

Термостатический клапан с термоголовкой смесительного типа в основном требует использования термоголовки с выносным датчиком. В таком случае сам датчик крепится к поверхности трубы на выходе из клапана. Такая комбинация часто применяется в системах радиаторного отопления и позволяет с помощью термоголовки контролировать температуру в каждом конкретном помещении. Также эта система применяется для контроля температуры на входе в контур теплого пола.

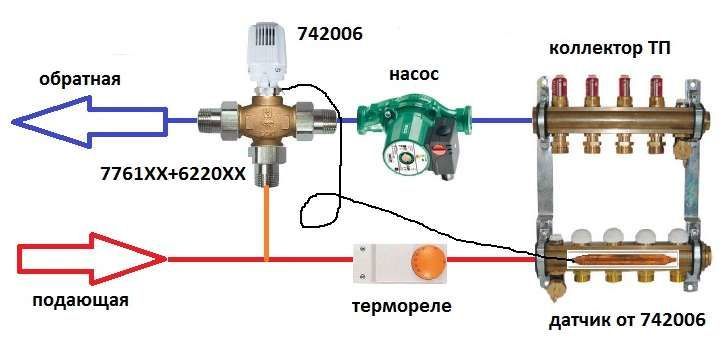

Применение смесительного термостатического клапана с выносным датчиком

Клапан разделительного типа используется больше с термоголовками со встроенным датчиком. В таком случае датчик температуры контролирует температуру воздуха в помещении где он установлен. По этим показаниям происходит подача большего или меньшего количества теплоносителя в радиатор или контур теплого пола. В комбинации с теплым полом такая система не позволяет контролировать температуру самого пола.

Применение и установка 3-ходовых клапанов с термоголовками существенно упростила получение необходимого уровня комфорта в жилых и общественных помещениях, но из-за кажущейся простоты их покупают устанавливают без грамотного предварительного расчета. Это может привести к неправильной работе системы или лишним финансовым затратам. Поэтому важно покупать такие устройства после консультации со специалистами.
