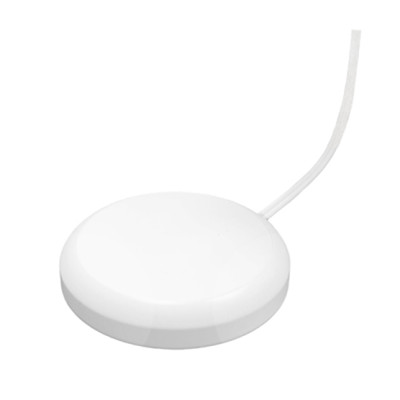

Датчик контроля протечки воды Mastino WS2 White

Датчик Mastino WS2 White - предназначен для обнаружения протекания воды и передачи аварийного сигнала на управляющие устройства. Это высококачественный и надежный элемент системы контроля и защиты от затопления помещений. Износ датчика происходит за счет появления воды на контактных пластинах, что вызывает резкое падение сопротивления между ними. Датчик подключен к безопасному источнику питания и не представляет опасности при прикосновении к пластинам-контактам.

Корпус датчика выполнен из нержавеющей стали марки AISI 304 и окрашен в белый цвет. Сенсорные пластины выполнены в виде типа "змейка" с золотым напылением. Для обеспечения технического расстояния 1,5 мм между полом и сенсорными пластинами используются болты из нержавеющей стали марки AISI 304. На внутренней стороне датчика есть один коннектор. Для удлинения провода подключения датчика можно использовать также обычный сигнальный провод 2х0,22мм CU без коннекторов, который у вас есть на объекте, методом обычного соединения. Датчик не герметичен и рассчитан на контакт с водой при аварийной ситуации. Его можно разбирать и сушить при необходимости.

Датчик устанавливается на полу в местах возможного появления воды при авариях и протечках (в санузлах, на кухне, под раковинами, стиральными машинами, унитазом и т.п.). Устанавливать датчик нужно на полу контактными пластинами вниз. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ошибочное срабатывание и загрязнение пластин.

Особенности

Обязательно необходимо планировать не менее двух проводов для удлинения датчика. Удлинять датчик рекомендуется кабелем типа 2-жильный провод с сечением 0,22 мм2, медь. При попадании воды (при уборке или аварийной ситуации) достаточно просто протереть контакты салфеткой.

Назначение проводов

1. Бело-красный IN
2. Белый GND
