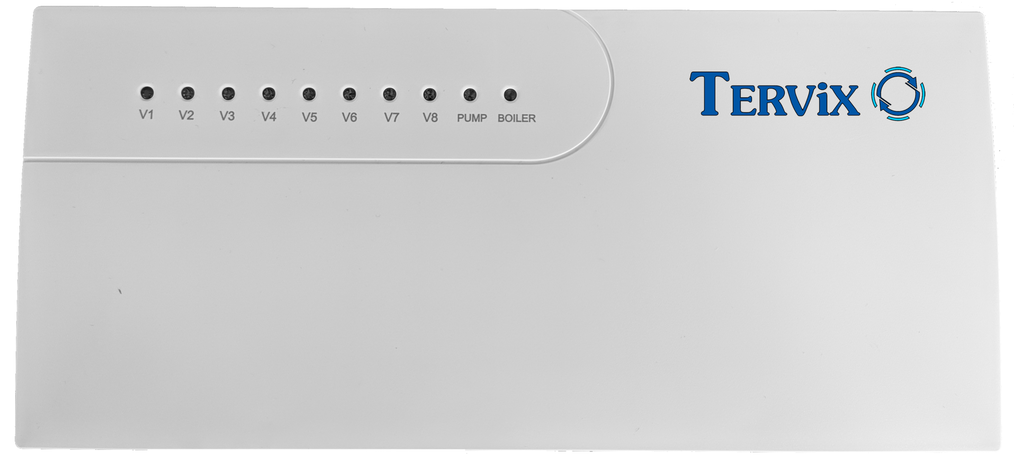

Tervix Pro Line С8 Контроллер для водяного теплого пола (8 контуров)

Применение: Контроллер для водяного теплого пола Tervix Pro Line С8 предназначен для управления системой водяного напольного отопления максимум на 8 контуров. Работает с комнатными термостатами с WiFi управлением Tervix Pro Line WiFi Thermostat и термоприводы Tervix Pro Line Egg нормально закрытыми (NC) при напряжении 230В. Имеет возможность включать/выключать котел и циркуляционный насос в зависимости от того, есть ли запрос на получение тепла.

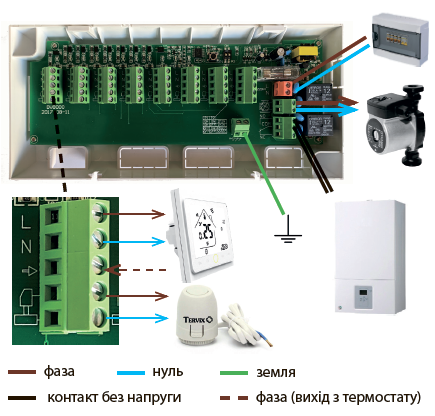

Описание: Tervix Pro Line С8 оснащен выходами для управления циркуляционным насосом и котлом, а также снабжен восемью каналами: комнатный термостат - термопривод. Контроллер управляет термоприводами, установленными на распределительную гребенку теплого пола, а также имеет возможность выключить котел и циркуляционный насос, когда отключены все обогревательные контуры.

Принцип работы: Tervix Pro Line С8 разработан для автоматизированного управления 8 контурами/каналами комнатный термостат - термопривод, циркуляционным насосом и котлом.

Включение любого термостата на нагрев вызывает запуск насоса и котла (реле (котел) переходит в положение COM-NO). Происходит включение соответствующего термопривода и сигнального светодиода.

Запуск насоса и котла происходит с задержкой, чтобы термопривод успел открыться. Время задержки включения насоса и котла можно регулировать с помощью реле задержки от 30 до 120 секунд.

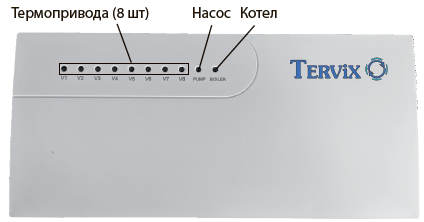

После выключения всех термостатов насос и котел также выключаются (реле (котел) возвращается в положение COM-NC). Насос и котел выключаются без задержки во времени, то есть сразу. Световая индикация позволяет точно определить какой термопривод (контур) сейчас работает и включен/выключен котел и циркуляционный насос.

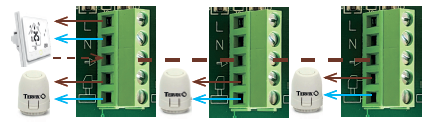

Если на несколько контуров используется один термостат, то можно подключить термостат в одну из клемм, а к остальным клеммам с термоприводами сделать перемычку.

1. Если используется количество приводов больше, чем количество клемм, то на одну клемму можно подключить несколько термоприводов.
