Четырехходовые смесительные клапаны, механизм их действия и основное предназначение

Четырехходовые смесительные клапаны — это специализированные элементы трубопроводной арматуры, используемые в системах отопления, охлаждения и горячего водоснабжения для регулирования потоков и температуры теплоносителя. Они обеспечивают точное смешивание горячей и холодной воды или перенаправление потоков между разными контурами, что делает их незаменимыми в сложных гидравлических схемах.

Эти устройства находят широкое применение в различных системах отопления и теплоснабжения. Они часто используются в водяных системах отопления частных домов, где важно поддерживать комфортный температурный режим. Особенно актуальны они для твердотопливных котлов, поскольку в таких системах защита от холодного обратного потока является критически важной для предотвращения повреждения оборудования. Также эти клапаны незаменимы в системах с теплыми полами, которые нуждаются в пониженных температурах теплоносителя для безопасной и эффективной работы. Кроме того, четырехходовые клапаны широко используются в промышленных системах теплоснабжения, где требуется точный контроль температуры и распределения теплоносителя, а также в гидравлических модулях с несколькими зонами, что позволяет эффективно управлять тепловым балансом в больших или сложных объектах.

Основное предназначение четырехходового смесительного клапана состоит в том, чтобы смешивать или разделять потоки теплоносителя для достижения стабильной и эффективной работы отопительной системы. Благодаря этому обеспечивается постоянная температура в отопительных контурах, что особенно важно для таких элементов, как теплые полы или зональное отопление. Кроме того, клапан выполняет важную защитную функцию — он не допускает попадания слишком охлажденного обратного потока непосредственно в котл, что позволяет избежать термических нагрузок и продлить срок службы оборудования. Еще одна важная задача этого клапана – реализация гидравлической развязки между высокотемпературным источником тепла (например, котлом) и низкотемпературным контуром, позволяющим точно управлять распределением тепла. В итоге использование четырехходового клапана помогает значительно повысить общую энергоэффективность системы, уменьшая тепловые потери и улучшая комфорт в помещениях.

Конструкция четырехходового смесительного клапана и принцип работы

Принцип работы четырехходового клапана заключается в управляемом смешении или распределении двух потоков теплоносителя - горячего и обратного (более холодного) - с целью достижения стабильной температуры в отопительном контуре или в других частях гидравлических систем. Он имеет четыре патрубка для подключения трубопроводов (два входа и два выхода), которые могут перепускать теплоноситель между подающим и обратным трубопроводами. Благодаря этому клапан способен смешивать горячий и холодный потоки, регулируя температуру подачи в отопительные контуры или, наоборот, разделять поток между двумя направлениями. Такой механизм позволяет защитить котел от подачи слишком холодной обратной воды, что особенно актуально для твердотопливных установок, где температурный перепад может привести к конденсации и повреждению теплообменника.

В зависимости от положения регулировочного механизма, четырехходовой смесительный клапан может работать в различных режимах: подавать к потребителю исключительно горячий поток, или только обратный (охлажденный), а также смешивать их в нужных пропорциях для достижения заданной температуры. Кроме этого, клапан способен перенаправлять часть обратной воды обратно в котел, что позволяет избежать подачи слишком холодного теплоносителя и предотвратить так называемый "холодный шок", который может негативно повлиять на теплообменник.

Кроме защиты оборудования, четырехходовые смесительные клапаны широко применяются для поддержания необходимой температуры в отдельных зонах отопления, таких как теплые полы или радиаторные контуры.

Типичная схема работы

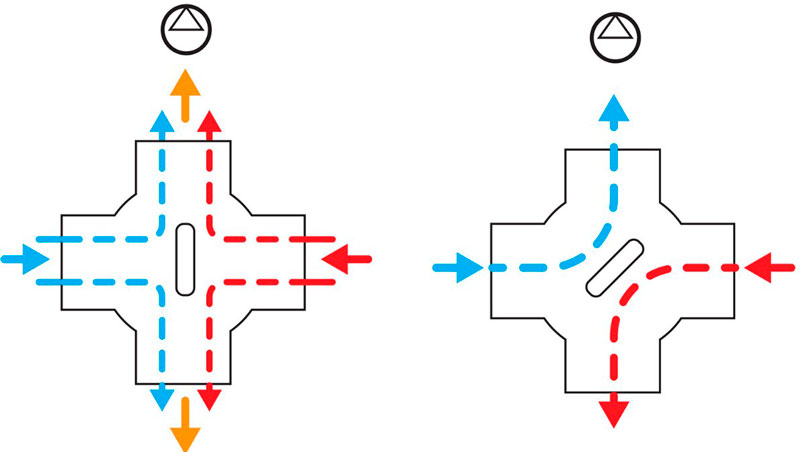

В центре клапана расположен регулировочный элемент - заслонка, сектор, или пластина, которая может поворачиваться или скользить (в зависимости от конструкции). За счет изменения ее положения изменяется соотношение потоков: часть горячего теплоносителя может идти непосредственно к потребителю, другая — смешиваться с обратным потоком или часть обратного потока может быть отправлена ​​обратно в котл.

Как работает схема на практике

Все эти порты взаимодействуют между собой благодаря внутреннему механизму клапана, который направляет потоки в нужном направлении и позволяет смешивать горячую и обратную воду в нужных пропорциях. Таким образом, обеспечивается стабильная температура подачи, защита котла от холодного теплоносителя, а также эффективная работа всей системы.

В нормальном режиме, когда система нуждается в нагревании, клапан настроен так, чтобы горячий теплоноситель из котла шел к потребителю, а также часть теплоносителя из обратного потока смешивалась с ним - это позволяет поддерживать необходимую температуру подачи. Обратный поток при этом может частично идти назад к котлу, чтобы поддерживать минимальную температуру на входе котла, что важно во избежание конденсации (особенно в твердотопливных или газовых котлах).
